【導語】以CIM為核心的數字孿生城市建設正形成城市級的創新平臺，帶動巨大的技術和產業資源，成為數字經濟的重要方向。
當前，以物聯網、大數據、人工智能、區塊鏈等新一代信息技術為代表的數字浪潮席卷全球。與此同時，數據融合、三維建模、模擬仿真、深度學習等技術能力加速發展成熟，并與新一代信息技術相互促進、相互支撐、相互融合，使得數字空間構建與物理城市一一映射的數字孿生城市成為可能。而其核心，是城市信息模型平臺（City Information Model，以下簡稱CIM）。
CIM的演進與意義
l CIM的內涵與演進
CIM平臺是實現精準映射城市運行細節、挖掘洞悉城市發展規律、推演仿真城市未來趨勢的綜合信息載體與核心平臺，也是連接物理城市與數字城市的關鍵“橋梁”。CIM的概念由BIM（建筑信息模型）衍生而來，將BIM的作用對象從建筑物擴大到了城市范疇。例如，同濟大學吳志強院士提出BIM是單體，CIM是群體，BIM是CIM的細胞。
簡單來看，CIM平臺等于CIM模型加上各類異構多源數據。前者是指具有城市級語義信息的三維模型和語義建模的數據集成體，是數字孿生城市的核心信息載體。后者涵蓋城市建筑構件的結構化信息BIM數據、城市二三維一體化的地理信息GIS數據，以及動態變化的感知信息IoT數據。
通過在CIM平臺上加載各類城市業務數據資源，集成對接智慧城市軟件系統，針對典型場景，開展系統化模擬仿真，迭代試錯操作，最終形成數字孿生城市雛形。

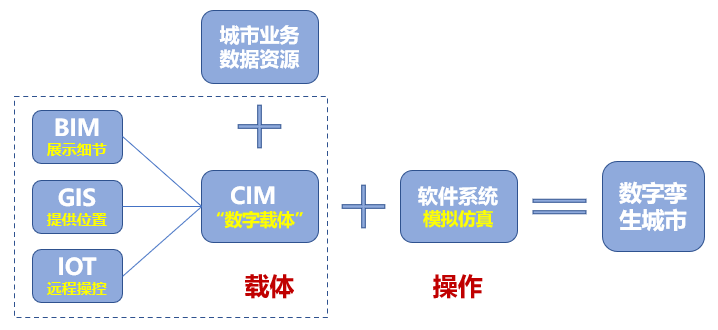

圖1 CIM平臺是數字孿生城市的重要載體與核心平臺
l CIM平臺現實意義
具有全域全時、精準映射、虛實交互、仿真模擬的CIM平臺，其核心價值和現實意義主要體現在三方面：
一是CIM平臺構筑城市“全周期管理”能力，提高城市韌性。習近平總書記提出，超大型城市要實現“全周期管理”，城市的風險管理、問題處置要做到事前防范、事中控制、事后反思的全周期閉環管理。在事前防范環節，CIM平臺可實現在數字空間中的模擬評估，試錯調試，有效地在早期發現問題，提前干預，智能控制，預測預警現實問題，避免在物理空間中的犯錯，降低城市運行成本。在事中控制環節，CIM有助于提早發現問題苗頭，自動報警，及時處理。在事后反思環節，CIM平臺可有效沉淀隱形經驗，固化在CIM模型中，以進一步改進完善城市未來方案。
二是CIM平臺構筑空間計算能力，提高城市精準化精細化治理水平。城市的所有固定部件和流動物體之間都存在位置關系，CIM平臺具有精確的位置信息以及空間細節，可以快速計算相對位置。如城市規劃可以根據空間約束條件，在CIM平臺上快速實現積木式規劃，實現“一張圖”規劃；城市地下管網故障報警時，CIM平臺可快速定位，快速處置，降低災害蔓延。
三是CIM平臺構筑未來預知能力，提高城市應對與決策能力。CIM平臺可以基于歷史數據，通過深度學習等算法，推演城市未來發展態勢并可視化呈現，增強對未來發展的判斷力。如城市交通發展態勢在空間的推演，人群集聚情況在空間的推演，環境污染情況在空間的推演，疫情接觸情況在空間的推演等。
CIM平臺的架構組成
當前，業界對快速發展的CIM有兩方面誤解。一是過度關注多源數據采集和實景映射，認為數字空間一草一木都要有其對應數字孿生體，但CIM更應該關注重點場景和重點事件的孿生；二是過度關注渲染技術，認為虛實融合交互、渲染效果逼真是發展重點。但CIM的可視化展現與實景渲染是必要項，而非核心。其核心其實還在于模型，以及基于CIM模型的仿真推演。
從架構上看，CIM平臺主要由模型數據源采集、模型平臺構建、數據呈現與模型渲染三大部分構成。

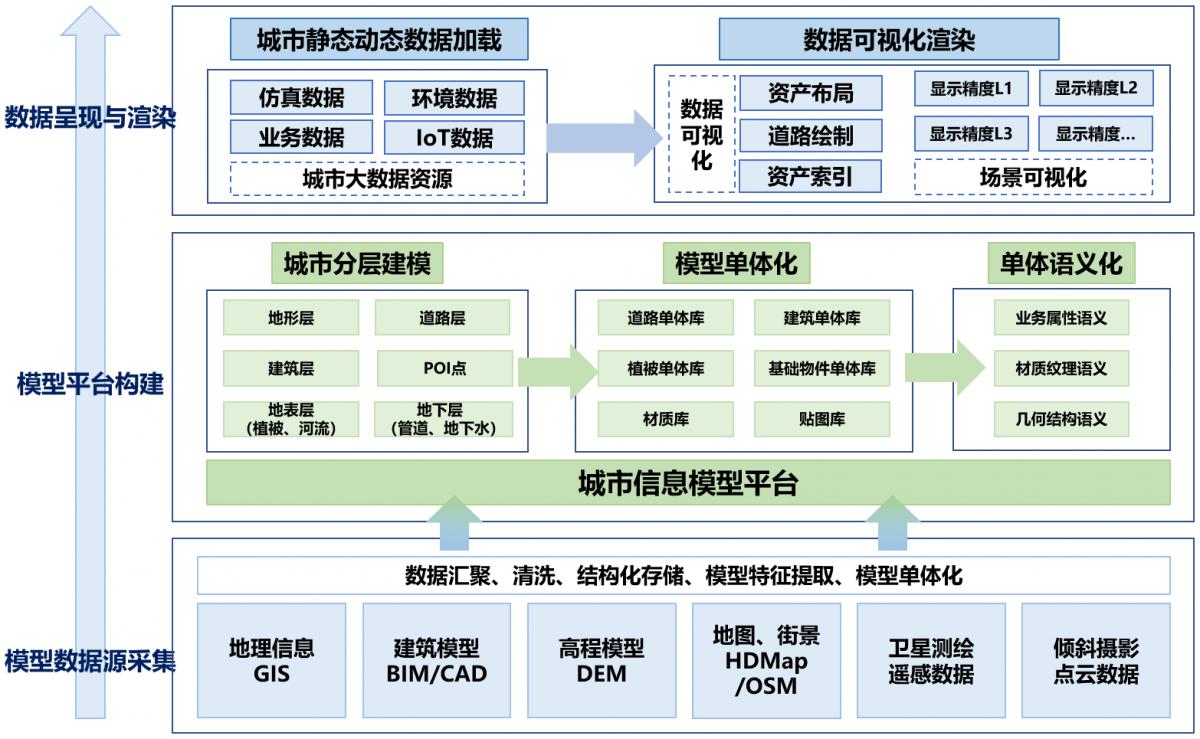

圖2 CIM平臺的架構組成
l 多源模型數據采集是模型平臺構建的基礎
從二維到三維，從地理空間信息到時空高精度多源信息，是大勢所趨，也是CIM的關鍵要求。數字孿生城市建設，所需的地上地下、室內室外、虛實一體、開放鮮活的時空數據資源，是最為關鍵的基礎。模型數據采集主要包括地理空間信息、建筑物、道路、地下空間管線、城市地質、地表高程等各類數據。數據類型為GIS、BIM/CAD建筑模型數據、城市街景數據、傾斜攝影數據、激光點云數據等。要建立時空融合的數據管理系統，實現時空信息的有效組織，清洗處理，結構化存儲、特征化提取。
l 模型平臺是數字孿生城市運行“骨架”（信息載體）
一是基于城市GIS底圖，利用影像多視匹配技術、點云構TIN技術、紋理映射技術等三維建模技術，按照地形層、道路層、建筑層、綠化層、水域?qū)拥软樞蛑饘蛹虞d數據，形成結構化的城市分層模型。二是針對建筑物、橋梁、停車場、綠地等城市部件進行單體化處理。三是利用語義化技術，形成一個量化并可索引的城市單體信息模型，并同步接入人口、房屋、公安警務、水電燃?xì)?、交通運行、公共醫療等諸多關聯語義數據，最終形成全域、全時、全程三維可視、附帶豐富屬性信息的CIM模型。
l 實時數據呈現與模型渲染是模型賦能業務的核心基礎
一是物聯網感知數據實時在模型平臺上快速加載、融合和呈現，實現實時運行監測數據、經濟社會事件的可視化，如實時視頻圖像、空氣污染指數、交通流量、行人軌跡等；二是根據不同精度標準呈現應用場景，如根據城市地理信息數據源、模型精度、業務場景需求，可以按百米級或十米級呈現城市管理應用場景；按照米級或厘米級呈現交通、應急等特殊場景的模擬仿真；三是對數據模擬和真實場景效果渲染，比如根據天氣動態數據如云層高度、風向、邊緣噪波尺寸等，對陰、晴、雨、雪等多種真實天氣的模擬；運用動態光追蹤距離場陰影技術，實時計算陰影狀態，最終模擬還原物理世界的運行情況。
從建設路徑上看，CIM平臺可以基于智慧城市已建的時空大數據平臺擴展，后者為CIM在三維空間和時間交織構成的四維環境中，提供了時空基礎服務，通過應用虛擬現實、大數據、城市信息模型等技術，拓展時空大數據平臺精細化可視化管控功能。CIM平臺也可獨立建設，但應要涵蓋時空大數據平臺的主要能力，如多源數據的融合，數據時空化，數據服務化，實現基于統一時空基礎的規劃、分析和決策。
CIM平臺的產業生態
當前，CIM平臺尚處于發展初期。以CIM為核心的數字孿生城市建設正形成城市級的創新平臺，帶動巨大的技術和產業資源，成為數字經濟的重要方向。隨著數字孿生城市的不斷深入推進，未來產業主體將更加多元，競中有合，合大于競，從參與企業的原有主業看，CIM平臺產業可分為以下五類，生態規模效應日漸凸顯，共同推進CIM生態壯大發展。
第一類是傳統地理信息和測繪企業，地理信息和測繪企業，憑借多年深耕地理信息、時空大數據平臺等，具有CIM平臺建設的先發優勢，典型代表如超圖公司等。
第二類是BIM類企業，BIM企業從建筑物逐漸轉向城市級、園區領域，擴大信息模型建設范疇，搭建一體化CIM平臺。典型代表如廣聯達軟件、魯班軟件等。
第三類是建模、仿真類企業，借助制造業CPS體系、交通仿真等領域積累的優勢，快速進軍城市信息模型市場。典型代表如達索系統、51World、班聯數城等。此外，還有很多領域小微或行業專家，針對行業特點，提供行業分析模型，共同助力壯大CIM生態。
第四類是互聯網企業、運營商。互聯網企業紛紛跨界，阿里巴巴與中規院合作推進雄安新區CIM平臺，科大訊飛與中國建筑科學研究院合作BIM+AI。其他大型企業也紛紛加快布局城市信息模型市場，如騰訊、京東數科、華為、中國電信等。
構建CIM平臺的建議
l 厘清CIM、城市大腦、數字孿生城市的關系
推進數字孿生城市建設需要統籌規劃，體系化布局，避免追逐新概念、新技術，另起爐灶。
1、從涵蓋范疇看，城市大腦是當前智慧城市建設的核心組成。數字孿生城市是面向智慧城市未來發展的新模式新路徑，其新增量主要是“CIM平臺”以及CIM對城市業務系統的重構效應。
2、從核心概念看，城市大腦的關鍵詞是決策調度，是基于數據融合，分析挖掘和系統級協作的智能決策分析、指揮調度和賦能支持，它可以不依賴數字孿生技術，獨立運作；數字孿生城市的關鍵詞是模型仿真，是基于高精度連續時空數據的仿真模擬、預測反演，降低實體城市的試錯成本。
3、從發展階段上看，城市大腦是智慧城市的近期實踐，是建設數字孿生城市的前提。數字孿生城市是中遠期實現，要以點帶面，逐步推行。隨著技術演進，城市大腦將會逐漸與CIM平臺融合發展，共同推動數字孿生城市落地。

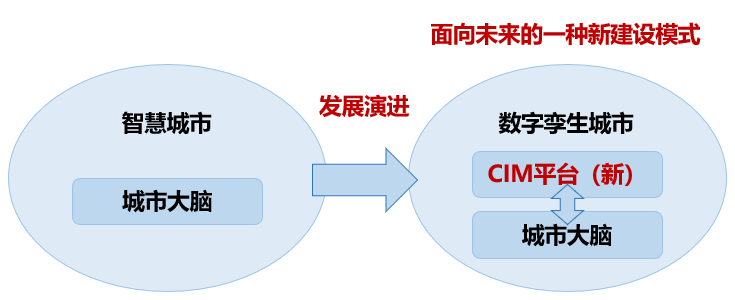

圖3 CIM、城市大腦與數字孿生城市的關系
l 建立與GIS底圖和上層應用松耦合、彈性的CIM平臺
當前傳統GIS產品非常成熟，具有功能強大的GIS引擎和靈活全面各類GIS組件，GIS產品可為CIM提供豐富、精準的時空立體城市“數字底圖”。CIM平臺作為未來城市的新型基礎設施，要建立松耦合、彈性開放架構。一是兼容底層的不同GIS引擎和底圖系統，形成跨平臺和網絡移植能力，二是為上層數字孿生應用提供標準化、組件化的接口服務，為數字孿生城市各類應用場景和共性基礎組件賦能支撐。
l 制定基于異構數據的時空融合標準與統一數據框架
CIM平臺的難點之一是對異構數據的融合處理。一是要研究制定多層次通用性空間數據標準，形成兼容不同類型、不同機構信息系統的統一時空數據框架，確?？臻g定位編碼一致，實現多源信息準確集成和多模態數據融合表達。二是構建涵蓋GIS、BIM、傾斜攝影、激光點云、地質體、傳感器等多源異構數據的融合處理能力，提供面向模型的信息資源與空間位置服務。三是在數據層要建立城市級海量感知數據的實時接入服務標準，研發數據動態加載與處理技術，實現跨行業、跨領域數據實時接入。
l 加強自主可控產品研發，強化數字孿生城市內生安全
城市越智能則安全越重要，CIM平臺從空間角度整合了城市全量數據資源，城市安全風險隨系統和數據集成量指數上升，一旦系統平臺被攻破或數據泄露，將引發重大城市安全事故。目前來看，我國在傳感、CAD、CAE、PLM、VR/AR渲染、仿真建模等領域核心技術依賴國外現象嚴重，需進一步加強CIM平臺中核心引擎、關鍵組件的自主研發，確保數字孿生城市建設的內生安全，把握發展主動權。
