現代空間信息技術賦能線性文化遺產數字化保護
引言：大運河是世界上建造最早、距離最長、規模最大的運河，于2014年6月入選世界文化遺產名錄。其中北運河，是京杭大運河的最北段,流經北京通州區、河北省香河縣、天津市武清區,全長186公里,流域面積5300平方公里。作為典型的跨區域線性文化遺產，加強北運河線性文化遺產保護，對于傳承運河文化，挖掘運河價值，推動經濟溝通和社會發展具有重要意義。
空間信息技術是20年紀60年代興起的一門新興技術，主要包括RS、GIS、GNSS理論技術，同時結合計算機技術和通訊技術，進行空間數據的采集、量測、分析、存儲、管理、顯示、傳播和應用等。隨著空間信息技術的不斷發展，尤其是傾斜攝影測量、三維激光掃描、三維建模等現代空間信息技術的發展，更是為文化遺產保護提供了強大的技術支撐。
本文以北運河香河段為研究對象，融合應用傾斜攝影測量、三維激光掃描、實景三維建模等現代空間信息技術，開展線性文化遺產數字化保護研究，建立地理空間信息數據庫，實現線性文化遺產的展覽展示、信息查詢、空間分析等，為北運河香河段線性文化遺產的保護傳承、虛擬修復、防汛指揮等提供支撐。

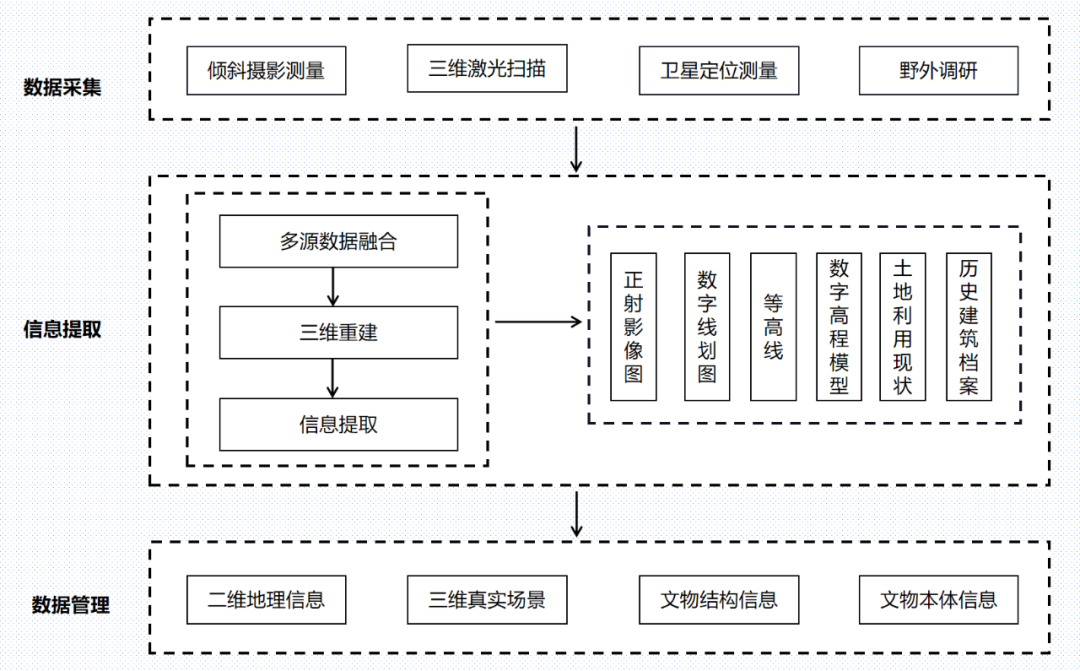

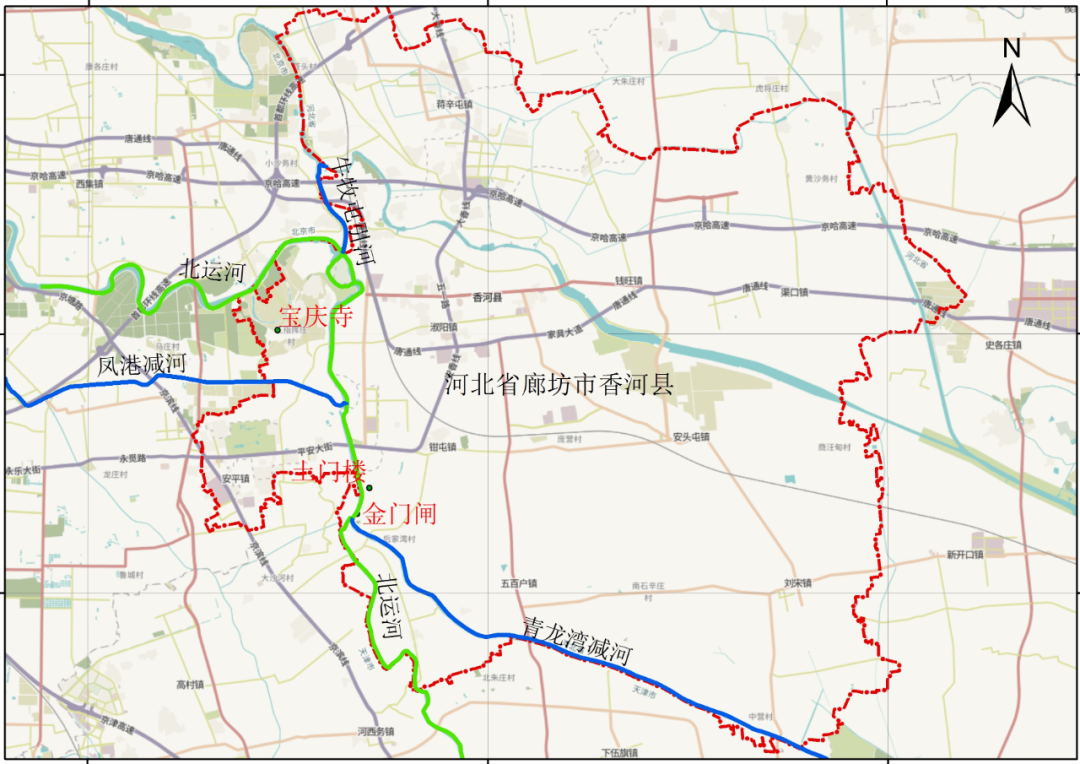

1 北運河香河段概況 根據全國重點文物保護單位名錄和河北省文物局大運河河北段文化遺產目錄，北運河香河段線性文化遺產主要包括北運河、紅廟村金門閘遺址（1974年廢棄，同年新修土門樓泄洪閘，位于金門閘北側）。兩處全國文保單位，鳳港減河、牛牧屯引河、青龍灣減河三處水工遺產，寶慶寺1處縣級文物保護單位。 綜合各類遺產的歷史、科學、文化、社會價值，結合實際，選取北運河、寶慶寺、金門閘以及土門樓高價值遺產構成點、線、面相串聯的北運河香河段線性文化遺產主體。 圖1 北運河香河段線性文化遺產空間分布 2 技術方法 基于傾斜攝影測量、三維激光掃描、三維建模等現代空間信息技術對北運河香河段進行數據采集、信息提取和管理表達，從而實現數字化保護，技術路線如圖2所示。 圖2 技術路線 （1）利用航空傾斜攝影測量與地面三維激光掃描進行空地協同的多源數據采集，從而在宏觀上獲取完備的地物信息，微觀上獲取豐富的細節和高精度的定位信息。 （2）融合三維掃描點云數據與多角度影像密集匹配（DIM）點云數據，構建精細三角網模型，通過紋理映射高分辨率影像貼圖，得到精細實景三維模型。 （3）基于大場景實景三維模型提取正射影像、數字線劃圖、等高線圖、數字高程模型、土地利用現狀圖。基于典型建筑的精細化模型，進行建筑信息提取，獲取歷史建筑圖件。 （4）將二維地理信息、三維真實場景與遺產信息進行地理信息數據庫建庫管理，在此基礎上進行功能開發應用。 3 應用實踐 01 數據采集 采用大疆M300 RTK平臺搭載202S全畫幅、五鏡頭傾斜攝影相機，采用170米高度進行傾斜攝影測量，航向和旁向重疊度為80%，地面分辨率為2cm，獲取北運河香河段面積約為7.8平方千米的帶狀多角度影像，共獲取相片16288張。 采用大疆精靈Phantom4RTK，設置50米高度進行傾斜攝影，重疊度為80%，地面分辨率為1cm，獲取金門閘和附近的土門樓水利工程設施的多角度影像，獲取相片10877張。 為獲取寶慶寺精細的建筑模型，對于屋頂部分，采用大疆M300RTK設備，設置30米高度進行傾斜攝影測量，重疊度為80%，地面分辨率為8mm，共獲取相片847張。對于近地面，采用FARO Focus Plus350進行三維激光掃描，設站為21站，通過掃描儀自帶軟件進行拼接后，生成*.las格式點云數據，點云數為2331307。此外，對于房檐下沿，采用環繞飛行補拍相片，獲取相片213張。 02 信息提取 對于北運河、金門閘、土門樓，采用Context Capture軟件對多角度影像進行處理，經過空中三角測量、影像密集匹配、構建三角網、紋理映射生成實景三維模型,見圖3a,c,d。 對寶慶寺，將傾斜攝影測量獲取的847張相片與補拍的213張照片采用Context Capture進行處理，生成密集匹配（DIM）點云，將拼接后的三維激光掃描點云與DIM點云配準融合，創建實景三維模型，見圖3b。 圖3 三維模型 (a)北運河；（b）金門閘；(c)寶慶寺；（d）土門樓 根據圖3a實景三維模型輸出高分辨率正射影像圖。根據正射影像圖結合三維模型，借助EPS軟件，對該區域內的要素進行數字化，生成數字線劃圖，從中獲取遺產要素的位置分布信息，大運河位置分布以及周?chē)h(huán)境信息，包括植被信息，交通信息，此外通過EPS的計算面積功能，計算該區域內不同用地類型所占面積，獲取土地利用信息見表1。根據實景三維模型數據進行特征點、線采集,構建三角網，生成DEM。 采用極坐標法檢查模型的平面中誤差和高程中誤差。北運河、寶慶寺、金門閘、土門樓的平面檢查點和高程檢查點，模型的平面中誤差，高程中誤差分別如表所示。可見，多源數據融合建模的寶慶寺三維模型精度明顯高于其他模型精度。 表1 三維模型精度檢測統計表 基于密集匹配點云和激光三維掃描點云進行配準融合后，進行分割切片，將切片的點云模型利用Autodesk Recap軟件轉換為.rcs 格式文件。將.rcs文件采用FARO As-Built導入到AutoCAD軟件中，作為繪制平立剖面圖的底圖繪制建筑平面圖、立面圖和剖面圖。 表2 北運河香河段周?chē)鷧^(qū)域不同用地類型所占面積 03 管理應用 使用Arcscene軟件進行集成，主要包括： 1) 數字線劃圖、建筑物平立剖以及詳圖的矢量數據； 2) 正射影像、高程、坡度、土地利用等柵格數據； 3) 實景三維模型數據，包括北運河、寶慶寺、土門樓、金門閘； 4) 除了建筑物中使用的材料之外，提供關于建筑物歷史的相關信息的描述性數據，如保存狀態等。 數據導入Arcscene后，既保留了高視覺質量和細節水平，又體現了周?chē)畔⑷绲匦翁卣?、交通網絡、植被覆蓋以及其他信息。 在此基礎上建立北運河文化遺產一體化展示平臺，實現流暢的空間場景展示，實現對建筑構筑物的單體化、信息化、可視化查詢。文保相關人員可以利用相關數據對文物本體的潛在危險進行更深一步的分析。實現大運河的動態淹沒分析，實現運河航道視野調節與視覺分析，以及分析功能等，從而為北運河的景觀建設、運河防汛提供服務。 4 結論 針對線性文化遺產保護的實際需求，提出了基于傾斜攝影測量、三維激光掃描等現代空間信息技術的線性文化遺產數字化保護技術方案，并在北運河香河段為研究進行了應用驗證，主要結論如下： （1）結合無人機傾斜影像技術和三維激光掃描技術進行空地聯合數據采集，形成了北運河、寶慶寺、金門閘以及土門樓組成的點、線、面串聯的數字化表達形式，突出了北運河香河段線性文化遺產價值。 （2）區域尺度上基于三維模型數據提取正射影像圖、數字線劃圖、土地利用信息等，本體尺度上基于三維點云數據提取平立剖面信息，從而形成完整的數字化產品，更好的體現了北運河香河段線性文化遺產特點。 （3）對提取的數據進行二三維數據集成組織管理建立數據庫，既包括二維數據，又包括三維數據，既包括平面圖件，又包括三維模型，既包括宏觀數據，又包括微觀數據，將北運河香河段具有高價值的文化遺產融為了一體，并進行虛擬展示。 當前技術方案僅在縣級尺度上開展進行，后續工作將繼續探索在大運河河北段省級尺度上開展。為進一步提高線性文化遺產保護力度，未來應綜合考慮歷史數據和現勢數據，加強對大運河沿線水利工程、歷史建筑等主要線性文化遺產的監測工作。在現有本體數據和環境數據基礎上融合水文氣象等自然災害數據，加強對對大運河沿線水利工程、歷史建筑等主要線性文化遺產的自然災害風險評估工作。
