摘 要：地表水體監測對于水資源保護具有重要的參考價值。該文以2013—2022年的國產高分一號(GF-1)系列遙感影像為數據源,發展了一種基于深度學習模型DeepLabv3+的像素級地表水體遙感提取方法。在北京市密云區的實驗結果表明,該方法可快速獲取多期次像元尺度的地表水時空分布,提取結果與真實空間分布基本一致; 與隨機森林算法、支持向量機算法和最大似然法等常規分類算法提取結果進行對比,所提方法的精確率和召回率分別達99.22%和98.01%,水體提取精度較高。通過長時間序列監測,2013—2022年間密云區地表水體面積經過持續性減小→增加→保持穩定3個過程。該方法提取精度和效率滿足區域級水體空間范圍變化監測的需求,在區域地表水資源遙感快速監測和生態評價等領域具有廣闊的業務應用前景。

作為北京最大的也是唯一的飲用水源供應地,密云全區2/3的土地屬于水源保護區,共分布著123條大大小小的河流,流過村莊、穿越山谷、匯入干流,大部分溪澗最終都會匯入密云水庫。密云水庫于1960年建成,在攔洪蓄水、灌溉農田、城市供水、發電等方面都發揮了應有的作用。南水進京后,密云水庫的蓄水量節節攀升,進入高水位常態運行的新階段。2021年4月,密云水庫向下游進行試驗性生態補水,隨后潮白河北京段實現全線通水。隨著密云水庫持續向下游河道生態補水,全市地下水位明顯回升。但是,受人類活動和氣候變化的影響,北京市出現了水源不足、水表面積萎縮以及干旱頻繁發生等情況,這大大影響了北京市生產生活的發展水平。因此,對密云區水資源,特別是密云水庫水面的時空分布進行研究尤為重要。

但是,基于深度神經網絡針對密云區地表水的快速監測鮮見研究。本文針對傳統地表水信息提取中存在的問題,以多年度國產高分一號(GF-1)系列光學衛星遙感影像為基礎數據源,結合深度學習技術,動態、宏觀地分析北京市密云地表水資源演變趨勢,探討氣候和人類活動對水資源生態系統的影響,以期為水資源政策制定及生態保護等方面提供理論依據。

本文所采用的技術路線如圖1所示。為了保證提取精度,目前在生產中提取水體邊界還是以基于光學遙感影像的目視解譯方法為主。然而,以人工為基礎的目視解譯法難以實現廣域上的水體實體監測目的。為了保障水體提取的精度和效率,本研究將綜合利用目視解譯法和基于深度學習的自動解譯法,實現對多期遙感影像中地表水體的快速提取。

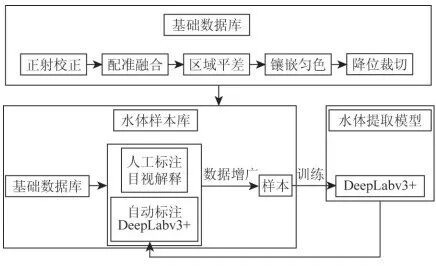

圖1 本文技術路線

對多期光學影像進行數據預處理,包括正射校正、配準融合、區域平差、鑲嵌勻色、降位裁切等處理。其中,將2 m全色影像與8 m多光譜影像利用Pansharpening算法進行圖像融合,得到2 m空間分辨率的融合圖像。鑲嵌勻色以地表水體較大面積所在影像為基準影像,采用色彩映射的算法進行直方圖匹配。數據正射校正、配準融合、區域平差、裁切降位使用GXL軟件完成,鑲嵌勻色使用項目組自主研發的鑲嵌軟件完成,最終得到具有地理坐標相同、幾何位置一致、色調統一的基礎影像數據。

采用深度學習語義分割中應用較為廣泛的DeepLabv3+作為基礎網絡架構。DeepLabv3+為編碼器-解碼器結構。編碼器為帶有空洞卷積的空間金字塔池化(atrous spatial pyramid pooling,ASPP)模塊的深度卷積網絡,該設計使得DeepLabv3+能夠有效地識別出影像中不同空間尺度的物體?？紤]到湖泊在遙感影像中表現的多尺度特征,本文以DeepLabv3+為框架,來提取GF-1系列衛星影像中的水體目標,網絡結構如圖2所示。

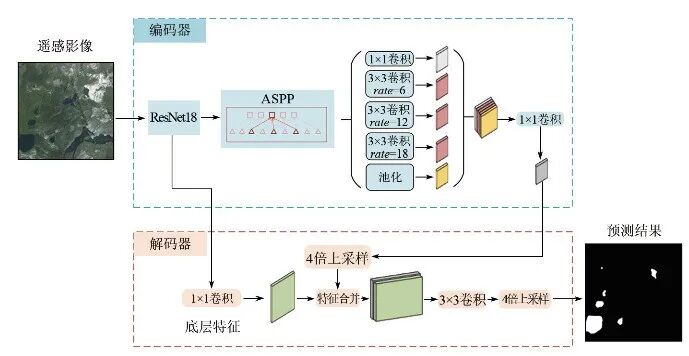

圖2 DeepLabv3+的網絡結構示意圖

為了更好地實現多期影像研究區下的水體提取,本文采用目視解譯和自動提取迭代的方式,快速形成水體樣本庫,從而訓練DeepLabv3+提取模型。首先,采用目視解譯法,對影像中的地表水資源進行樣本勾畫,作為影像中地表水資源分布范圍的真實參考。圖3展示了勾畫的水體分布范圍的真實參考示例。然后,將研究區按照1:50 000分幅劃分為16景分幅,共得到10x16=160張分幅影像。對每一期影像,隨機選擇4景分幅,進行人工解譯。以其中的2景解譯成果作為訓練集,另外2景解譯成果作為驗證集,來訓練DeepLabv3+網絡,以驗證集上結果最優的模型作為本次訓練的最終模型。其次,采用訓練好的DeepLabv3+網絡對剩余的12景分幅影像進行自動提取,從而獲得初步的水體圖斑。接著,在剩余12景分幅影像中再隨機選取2景分幅加入訓練樣本,在自動識別結果基礎上對該2景影像進行人工修邊,從而得到真實的水體圖斑; 然后,以4景解譯成果構建訓練集,2景解譯成果作為驗證集,再次訓練DeepLabv3+網絡。重復上述過程直到DeepLabv3+模型在驗證集上的準確率達到90%以上。值得注意的是,每期影像都將提供2景驗證集,并且從來不參與DeepLabv3+網絡訓練。

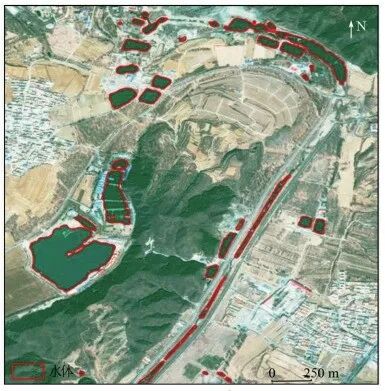

圖3 地表水資源目視解譯真實參考實例

研究區為北京市密云區,位于北京市東北部,介于N40°13'7″~40°47'57″,E116°39'33″~117°30'25″之間。東西長69 km,南北寬64 km,總面積為2 229.45 km2,山區占全區面積的4/5,水源保護區占全區面積的3/4。密云水庫形似等邊三角狀,有2大支流,一條支流是白河,起源于河北省沽源縣,經赤城縣、延慶區、懷柔區,流入密云水庫; 另一條支流是潮河,起源于河北省豐寧滿族自治縣,經灤平縣,自古北口入密云水庫。研究區位置示意圖如圖4所示。

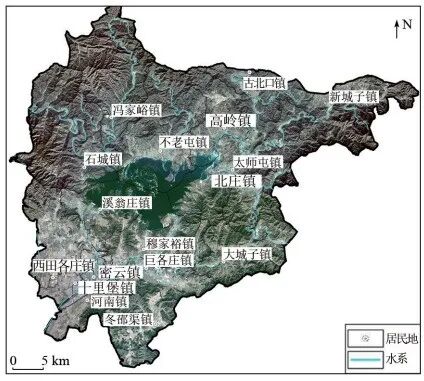

圖4 研究區位置示意圖

本文優選2013—2022年間10期次的GF-1系列(GF-1和GF-1 B/C/D)衛星遙感影像,提取密云區地表水體空間分布。GF-1衛星于2013年4月26日成功發射,GF-1 B/C/D于2018年3月31日成功發射,這4顆衛星均搭載2 m空間分辨率全色和8 m空間分辨率多光譜相機。本文采用的影像及樣本標注的圖像均為TIF格式。

本文實驗所采用的服務器中央處理器為Intel Xeon E5-2689,顯卡為NVIDIA Tesla V100,顯存32 GB。深度學習框架采用Pytorch140搭建,編程語言為python3.6。

為了驗證本文方法提取水體的精度,將本文方法與隨機森林算法、支持向量機算法和最大似然法3種常規的水體自動提取方法進行了對比分析,密云區2015年遙感影像的提取結果如圖5所示。基于本文方法提取的水體范圍邊界與實際水體空間最為接近,提取結果優于隨即森林、支持向量機算法、最大似然法等方法。本文采用混淆矩陣以及精確率P、召回率R、F1-score值這3個參數對提取結果進行精度評價,隨機選取多個測試區域進行比較,不同方法得出的精度如表1所示。本文方法的精確率和召回率分別達99.22%和98.01%,與常規方法相比,本文方法在測試數據集上的水體提取精度最好。

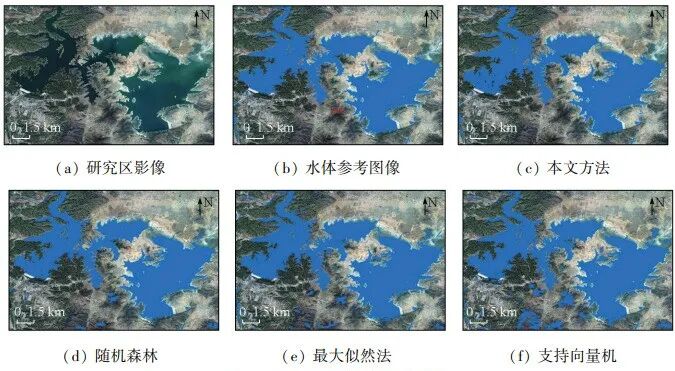

圖5 不同方法提取結果對比

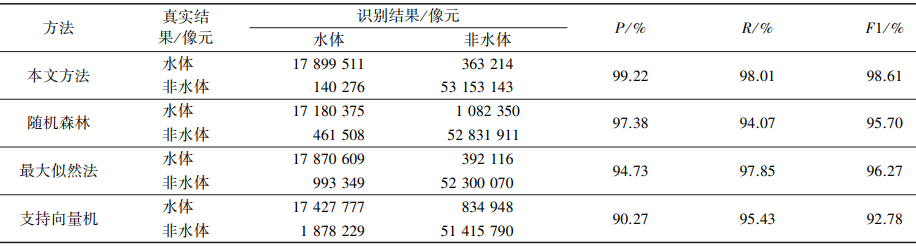

表1 不同方法提取精度對比

利用上述深度學習模型提取密云區2013—2022年地表水資源信息。并統計11期次地表水面積情況,如表2所示,圖6展示了其中6 a的提取結果,變化趨勢如圖7所示。從表2,圖6和圖7中可以看出,2013—2015年間密云水資源減少較為嚴重,以密云水庫退化幅度最大,水體總面積減少約23 km2。水面枯竭突出,表現為密云水庫較大區域干涸、北部庫區見底,白河、潮河南段基本斷流,白河潮河周邊村鎮如西田各莊和太師屯區域的溝塘密度顯著減少。水庫、河流的水量減少直接導致密云區森林大面積水源供給不足,地表植被稀疏。2016年起,密云區地表水體呈現持續增加的趨勢,密云水庫逐漸豐盈,北部庫區持續外擴,水庫在地表水體中比重越來越大。地表現狀水網密度呈現穩步增長的趨勢,白河、潮河流域水量豐富。地表水體變遷增大了密云區水體的斑塊密度,地表水體組成結構表現出由地域分布不均勻向全區均衡分布的變遷趨勢。2019年起,密云區地表水體呈現穩定的態勢,密云水庫儲量穩定,地表現狀水體持續充盈,全區溝塘有小幅度增長,濕地面積顯著擴大,植被覆蓋度持續增加。

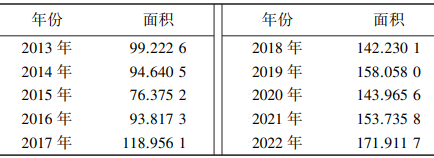

表2 密云區2013—2022年地表水面積統計

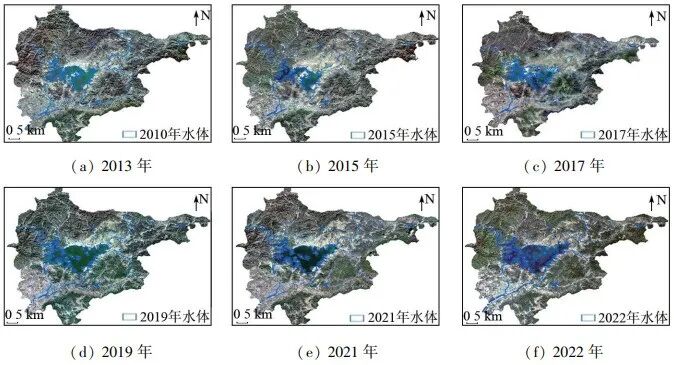

圖6 密云區2013-2022年地表水提取結果

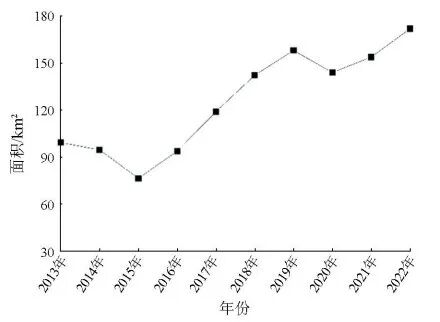

圖7 密云區2013-2022年地表水面積變化趨勢

擁有2 000多萬人口的北京市是我國資源型缺水的特大城市,屬重度缺水地區。密云水庫擔負著北京城市生活和工農業生產用水的重要任務。20世紀90年代末以來,由于遭遇持續多年干旱,水庫上游來水一直偏少,加上經濟社會快速發展,密云水庫入不敷出,首都水資源供需矛盾十分突出。

2014年底南水北調中線工程通水,為北京市開辟了新水源,改變了供水格局。北京城區供水中南水占比超70%,有效緩解了北京水資源緊張局面,也使密云水庫得以休養生息。截至2023年,超過2億m2南水儲存到密云水庫,水庫蓄水量持續攀升。密云區水資源面積從2013—2015年逐年枯竭,但是2015年之后水資源面積呈大規模持續攀升趨勢,至2019年水資源面積呈現穩定趨勢,2020年度由于南水北調中線工程北京段干線處于檢修期間,供水量減少,故2020年水量有所回落。生態補水方面,南水北調中線累計向北方50余條河流進行生態補水,使白河、潮河等一批河湖生態改善,密云區淺層地下水水位止跌回升,使水庫河流蓄水保持穩定,生態環境持續向好。由此可以看出,南水北調工程顯著提升了密云區的地表水資源,對北京市水資源調配,實現水源豐枯互濟,擴大南水供水范圍均起到重要作用。

本文針對密云區地表水資源高效監測的需求,提出了基于DeepLabv3+的地表水體提取模型。主要結論包括:

綜上所述,本文方法有望在該區域地表水體空間范圍變化遙感快速監測中開展實際推廣應用。此外,為了滿足不同區域地表水體監測的需求,后續將進一步增加區域性樣本,提高模型普適性。（原文有刪減）
